La impresión digital textil requiere:
Pre tratamiento - impresión - tratamiento posterior - fijación
Todo especifico al tipo de tela imprimida



Printtex logo





Equipo para impresión digital textil





Digital textile belt printer

Mimaki JV5 impresora digital textil con correa
Especificaciones

Textile heat fixation machine
Fijación al calor para la impresión
digital con inyección de tinta

Especificaciones

Steamex and Steam-X  Steam Fixation

Steam-XL 1850
Fijación al vapor

Especificaciones

PreCoat
Lavado y recubrimiento para la
impresión digital textil

Especificaciones
Impresora digital textil Printtex

Printtex 180 impresora digital textil.
Impresión con correa de alta velocidad

Especificaciones





Impresora digital textil con correa







Mimaki JV5, impresora digital textil con correa,

Construida en nuestra fábrica de Italia, la impresora digital textil con correa Mimaki JV5 ofrece innovación, eficiencia y alta calidad.
Con un numero de colores virtualmente ilimitado y una velocidad de producción de hasta 54 metros cuadrados/hora nuestra máquina es perfecta para la alta calidad en la impresión digital textil.
El secreto de la alta calidad y velocidad de nuestra impresora textil esta en sus componentes principales, basada en la Mimaki JV5 , esta impresora es ideal para la producción en cualquier tipo de sustrato textil, de hasta 1.6 m.
Nuestra experiencia en la industria nos dio los medios para añadir a este modelo las mejores actualizaciones, resultando en una alta eficiencia, productividad y calidad.
Con su potente velocidad y control del color, a un precio competitivo, nuestra impresora ofrece grandes oportunidades para la impresión digital textil.

Tecnología de los cabezales de impresión

Un trazador de alta calidad con 4 cabezales de impresión Epson de punto variable , con 1440 boquillas por cabezal, la alta precisión del Mimaki JV5 y nuestro sistema de manta bien diseñado.
La distancia entre la superficie de la tela y los cabezales esta controlada automáticamente por un sensor.
Un dispositivo laser verifica la eficiencia de cada boquilla y previene las faltas de impresión.

Precisión de la correa de transmisión

El preciso mecanismo de rodillo doble, con sensor de célula fotoeléctrica para los márgenes, guía la tela precisamente, el pegamento se activa con el calor, haciendo la impresora textil con correa, ideal también para la impresión sobre tejido elástico.
Una vez en posición la manta adhesiva previene cualquier movimiento del sustrato, y asegura resultados perfectos.

Unidad de limpieza rotativa

La unidad de limpieza rotativa a base de cepillo con sistema abierto para el agua evita la "impresión fantasma" eliminando el exceso de tinta de la manta adhesiva.
La unidad esta montada sobre carriles y puede ser extraída con facilidad para inspección y limpieza.

Infrarrojos y ventiladores para secar la tela

Utiliza dos secadores de aire caliente con infrarrojo, localizados antes de la estación de rebobinado, seca la tela, el otro secador se encuentra justo después de la unidad de lavado, seca cualquier rastro de agua de la manta, y lo pre-calienta a la temperatura de funcionamiento óptima para el adhesivo termoplástico.

Sistema de suministro de tinta abierto

Con la capacidad de impresión textil sobre cualquier tejido, compatible con tintes ácidos, reactivos, dispersos y de sublimación, alimentados por un sistema de carga a granel con 8 bolsas de tinte color, nuestra impresora digital textil Mimaki JV5 es la solución.

La impresora digital textil con correa



Digital textile belt printer

Touchscreen control panel

Digital belt printer at work

Digital textile belt printer




Las características principales de esta máquina son :

-Sistema de alimentación con tensión ajustable
-Centrado automático del tejido por el sistema de célula fotoeléctrica
-Manta adhesiva activada por medio de la temperatura
-Cilindro de silicona con control de presión neumático para fijación del tejido sobre la manta
-Pantalla táctil de control LCD
-Rodillo que extiende la tela



-Manta con auto lavado, con cepillo cilíndrico suave sumergido en agua
-Infrarrojos y ventiladores para secar la tela
-Manta impulsada por un motor de alta precisión con reductor de velocidad
-Rodillo para separación de la tela
-Sistema de carga a granel con 8 bolsas de tinte color



Hoja de especificaciones

Impresora

Cabezales de impresión de punto variable - basados en Mimaki JV5

Numero de cabezales

Colores - 4 cabezales extra anchos con 1440 boquilla - cada cabezal 8 colores, 8 x 180 boquillas en línea

Limpieza de los cabezales

ciclo automático de limpieza - verificación automática laser

Resolución de impresión

540 - 720 - 900 - 1080 - 1440 ppp a 4,6,8 pass - mono y bidireccional

Transporte del tejido

Unidad de desenvolver con rodillo doble con sensor de margen - manta adhesiva – unidad de rebobinado con rodillo doble

Ancho - impresión, tamaño de rollo

Ancho máximo del impreso : 161 cm (63,3 ”) - diámetro máximo del rollo : 28 cm. ( 11 ”)

Interfaz

USB 2.0

Nivel de ruido

< 50 db

Dimensiones

Ancho : 3,2 m - Profundidad : 1,6 m - Altura : 1,5 m - Peso : 1.000 kg

Entorno de trabajo

Temperatura : 20-35 °c - Humedad 35-65 % Humedad relativa

Velocidad de impresión

4 Colores - 540 x 720 ppp, 4 pass, bidireccional, 54 m2/h -> 38 lm/h
8 Colores - 540 x 720 ppp, 6 pass, bidireccional, 30-32 m2/h -> 21-23 lm/h
8 Colores - 720 x 720 ppp, 8 pass, bidireccional, 26-28 m2/h -> 18-20 lm/h
8 Colores - 540 x 1080 ppp, 16 pass, bidireccional, 10 m2/h -> 7 lm/h

Sistema de alimentación de tinta

Carga a granel con 8 bolsas de tinte color

Nivel de cabezales

Ajuste automático del nivel de los cabezales encima del sustrato : 0 -7 mm
Dispositivo opcional manual para la subida de los cabezales para la impresión en sustratos espesos : 0 - 8 cm

Suministro eléctrico

Impresora : Ac200V - 240V - 50/60Hz
Sistema de cinturón: Ac380V - 50/60Hz - 9 kw potencia instalada - potencia de trabajo aprox. 3 Kw/h – CE



Haga clic para ver un video de la impresora digital textil con correa.

A la parte superior

DTP entry level video



Fijación al calor para la impresión de tinta dispersa y pigmentada





Fijacion con calor para la impresion digital textil, tipo tambor de contacto

Alta productividad

La velocidad lineal de nuestra maquina de fijacion con calor es max. 2m/min.
(esto significa taza de produccion max. es 200m2/h para la version de1600mm y 230m2/h para la version de 1900mm)

Sin humos, sin olor

Debido a la alta taza de produccion y alta temperatura, el proceso directo disperso produce grandes cantidades de gas..
El ADC (limpiador de polvos del aire) captura todos los polvos y humos perfectamente, con su filtro de carbon y la tecnologia de filtro de fibra de vidrio.
La tinta directo dispersa es limpia y puede reducir los humos por 50%.

Control de calor

El control de calor en la zona de calor del sistema de sublimacion es extremadamente importante para un control de calidad estable y superior.
Nuestra fijadora con calor tiene PID control de temperatura para matener estable un valor elegido.
Tambien se puede controlar el maximo de la capacidad de calor, asi que es posible a reducir la capacidad de calor (KW) durante la operacion lenta.
La velocidad lineal de alimentacion de tela tambien tienen efecto sobre la temperatura. La taza del flujo de aire es otro factor cual puede influir en la temperatura.
Asi que es importante controlar la taza ideal del flujo, solo un poco mas rapido que la velocidad a la cual todos los humos pueden ser capturados.

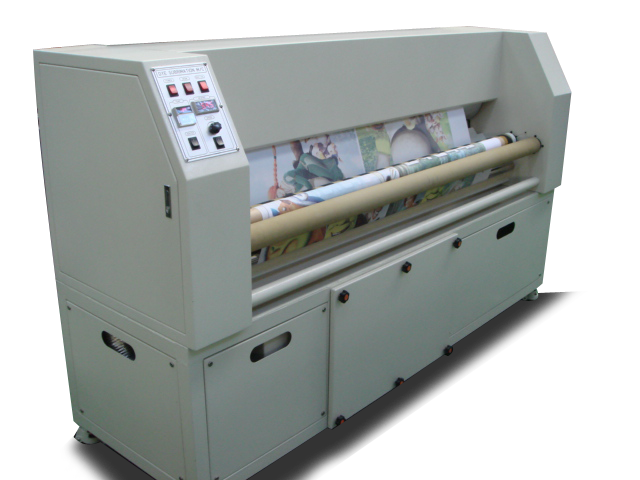

FIjación al calor para la impresión digital textil.
Heat fixation for digital textile printing
Heat fixation machine

Sin preocupacion para el mantenimiento

Usando la fijadora con calor requiere casi ningun cambio o reparacion de sus piezas, motor, tambor, cadenas rollos son muy fuertes se pueden usar para mas de 5 años sin problemas.
Se puede ahorrar altas inversiones en maquinas de prensar y costes de papel usando el sistema de tambor de contacto. El sistema permite la misma o mas alta velocidad de produccion que la impresora mas rapida.
La maquina de fijacion con el sistema de tipo tambor de contacto es perfecta para la impresion de tinta directo dispersa debido al tambor calentado por aceite que reparte el calor igualmente sobre toda la tela.

- El limpiador de polvos del aire es combinado junto en la parte de abajo de la maquina
- El control de la velocidad lineal se hace con un par de rollos de goma parte del sistema de alimentacion de tela
- La unidad de control de tension es disponible en el sistema de alimentacion de tela
- La perdida de energia y de media son minimos manteniendo la velocidad de produccion
- 30˜44 minutos tiempo de calentamiento
- facil de operar y mantener

Operation Modes of the heat fixation machine
La maquina de fijación al calor.
Ficha tecnica
Ancho maximo de media imprimida 1600mm (63") 1900mm (75")
Velocidad de produccion max 2m/min (200m/h)cuadrado max 2m/min (230m/h)cuadrado
Temperatura 160º C ˜ 220º C 160º C ˜ 220º C
Dimensiones fisicas Ancho 1000mm Ancho 1000mm
Largo 2450mm Largo 3150mm
Alto 1400mm Alto 1400mm
Peso 550Kg 700Kg
Diametro del tambor 260mm 260mm
Longitud del tambor 1700mm 2000mm
Alimentacion AC220/240V 4 kw 18A AC220/240V 6kw 27A
380V disponible en opcion 380V disponible en opcion

A la parte superior



Steam-X fijación para la impresión digital textil





Inkjetprinter.com : Steamex and Steam-X  Steam Fixation
Curando de tejidos para la impresión textil.


Steam-XL unidad de fijación al vapor

Steam-XL

Steam-XL es una maquina de alta velocidad desarrollada para la impresión de tela con inyección de tinta.
Diseñada para proporcionar un proceso continúo de fijación de los tintes en la tela, que han sido impresos por cualquier tipo de impresora con inyección de tinta, disponibles en el mercado. El Steam-XL es capaz de alcanzar temperaturas de vapor de hasta 180 grados Celsius y por lo tanto, puede curar todo tipo de tintes, incluyendo el ácido reactivo, y tintes de dispersión.
La fijadora al vapor alimenta la tela de forma automática, lo cura y lo enrolla en rollos al acabar el proceso. La unidad podría servir varias impresoras digitales. Todos los rodillos son impulsados a eliminar por completo la tensión de la tela.
La tensión puede ser ajustada entre cada rodillo por el regulador de tensión analógica.

ALIMENTADOR DE TELA

- Dispositivo de desenrollad con barra de tensión del tejido
- Barra para unir la tela con soporte para aguja
- Sensor para la detección del final de la tela

VAPORIZADOR

- Cámara de acero inoxidable con rollos recubiertos con teflón, impulsados por dos conductoras separados.
- Esta unidad puede manejar telas de fibra natural ( tinte reactivo), sedas ( tinte acido ) y tejido de poliéster ( tinte disperso ) utilizando la misma unidad sin ningún cambio adicional.
- La fijadora al calor puede también funcionar como secador de pigmento
- La selección del tipo de la tela en el panel de control ajustará automáticamente la temperatura y la temperatura del vapor para el procedimiento seleccionado.
- La cámara de vapor es de doble pared y está totalmente aislado para minimizar cualquier pérdida de calor.
- Se incluye un generador de vapor con depósito de agua de 25L con sensor del nivel de agua.
- La calefacción del vapor y la regulación, son controlados a través de un controlador digital de temperatura situado en el panel de control.
- Rebobinador de tela con longitud para acomodar rollos de tela con un diámetro de hasta 350 mm.
- La velocidad de la tela está regulada por el controlador analógico con regulación de la tensión entre todos los rodillos accionados.
- Todas las funciones del Steam-XL son controlados por el PLC con terminal de pantalla táctil programable en modo automático y manual.
- El panel de control se encuentra en posición de fácil acceso en el lado de la máquina.
- La máquina puede ser pre-programa para las encenderse al las primeras horas y también con el sensor para detección del final de tela, la máquina se apagará automáticamente sin dañar el tejido.
- Toda la unidad está montada sobre ruedas giratorias y sólo la conexión de energía eléctrica es necesaria para ejecutar la máquina.

CARACTERISTICAS OPCIONALES

- Conjunto de partes de repuesto recomendadas
- Rollo expansible adicional
- Instalación y entrenamiento en el sitio





Unidades

Fibra natural
(tinte reactivo)

Seda
(tinte acido)

Poliéster
(tinte disperso)

Ancho máximo del tejido

mm

1830

Temperatura del proceso

C

102

180

Velocidad máxima

metros lineales

72

25

120

Duración del proceso

min

10

30

6

Longitud de la tela dentro del fijador

m

12.0

Longitud de la maquina

m

1.6 (63")

Ancho de la maquina

m

2.5 (98.5")

Altura de la maquina

m

1.6 (63")

Capacidad del tanque de agua

L

25

Consumo de energía

kW

12.0

Diámetro máximo del rollo de tela

mm

350

Fuente de alimentación

-

3 fases, 50/60 Hz, 25A

A la parte superior





Wash-x proporciona lavado y recubrimiento para la impresión Digital Textil





PreCoat pre treatment utility

Lavado y recubrimiento de los textiles para la impresión digital textil.

Wash - X

Wash-X es una unidad desarrollada para la impresión de los tejidos a base de inyección de tinta. Diseñado para proporcionar un proceso continuo de preparación de la tela y lavado de la tela para la impresión digital.
Dos máquinas incorporadas en una sola unidad, que son capaces de recubrimiento y lavado de casi cualquier tipo de tejido. El lavado de la tela es continuo, adecuado para todo tipo de tintas y está diseñado para ahorrar tanta agua como sea posible.
Para el recubrimiento, la cantidad de capa de emulsión puede ser ajustada para adaptarse a todo tipo de tintes, incluyendo la tinte ácido reactivo, y tintes de dispersión.

Consiste en:

ALIMETADOR DE TELA

Dispositivo para desenrollar la tela con rodillo de tensión para rollos de tejido de 350mm
Barra para unir la tela con soporte para aguja

LAVADO / RECUBRIMIENTO

Unidad de recubrimiento de acero inoxidable. Esta unidad puede manejar tejidos con un ancho de hasta 1600 - 2200 mm.
La velocidad del recubrimiento / lavado del tejido son ajustables conforme con el tejido usado.
Todos los montajes se pueden guardad en una memoria interna para poder ser usados cuando se necesite.
Tanque de liquido separado que incluye mezclador de aire, permite el cambio fácil de la fórmula de recubrimiento usada


PROCESAMIENTO POR LOTES

El rebobinador de tejido puede acomodar rollos de hasta 350 mm en diámetro e incluye control de velocidad automático, que esta regulado por una barra "bailarina".
La unidad consiste en desplazador de rollos y controlador de borde con un lado.
Todas las funciones del fijador al vapor son controlados por un terminal PLC programable en modo auto o manual.
El panel de control esta situado en una posición al alcance.
Todas las unidades son montadas sobre ruedas giratorias.

CARACTERÍSTICAS OPCIONALES

Conjunto de piezas de repuesto recomendado.
Instalación y entrenamiento en el sitio



La solución para el lavado y pre tratamiento en la prestación de servicios para impresión digital



DATOS TÉCNICOS :



Unidad



Ancho máximo del tejido

mm

1600/2200

Temperatura máxima

C

180

Velocidad máxima

metros lineales/hr

hasta 100 (metros lineales)

Longitud de la maquina

m

3.35

Ancho de la maquina

m

2.5-3.2

Altura de la maquina

m

2.02

Capacidad del tanque

Litro

100

Consumo de agua

Litro/hora

250

Fuente de alimentación



220/380V, 50Hz or 110V, 60Hz3 fase, neutral, toma de tierra, 100A

Consumo de energía

kW

37.0

Diámetro máximo del rollo de tejido

mm

350

A la parte superior





Impresora digital textil Printtex 180, de alta velocidad.







Printtex 180 Belt. Para la moda y textiles de interior.

Impresion de alta calidad, alta velocidad y alto rendimiento

Los nuevos cabezales Seiko piezo, lanzan el chorro a una frecuencia muy alta. Mas productividad por cabezal significa menos complejidad en los sistemas electricos y fluidos, proporcionando mejor
rendimiento a largo plazo que otros diseños. Intuitivo y con panel de control facil de manejar para el acceso a las diferentes funciones de la maquina. Permite el cambio rapido de modo operacion manual a la operacion automatica.

Lavado continuo de la manta

El dispositivo de lavado continuo es compuesto por un fuerte cepillo motorizado y dos escobillas de silicona, cuales aseguran una manta perfectamente limpia y completamente seca.

Galeria de imagenes
Resumen

- Rollo a rollo para cualquier sustrato: tejido, terciopelo, etc.
- Cabezal Industrial DOD piezo hechos por Seiko
- Maxima fiabilidad con bajo consume de tinta
- Limpieza eficiente de los cabezales
- Operacion de impresion de 24/7
- Encendido rapido gracias a una maquina comletamente testada
- Solidez de color gracias a la tinta de alta calidad recomendada

- Socios para mantenimiento local
- Software intuitivo y facil
- Cabezales Seiko con gota variable (12/24/36 pl)
- 8 colores
- Alimentacion de tinta con bolsas desgasificadas
- Undad para el mantenimiento de los cabezales
- Manta para el transporte preciso del tejdo
- Ancho de impresion = 1800 mm
- Lavado continuo de la manta
- Secado on-line
- Maquina compacta y facil de mantener

Detalles de velocidad

La velocidad con 8 cabezales 8 colores es: La velocidad con 16 cabezales 8 colores es:
- dpi 600 x 360 pasadas 4= 80 m2/h - dpi 600 x 360 pasadas 4= 160 m2/h
  8= 40 m2/h   8= 80 m2/h
- dpi 600 x 540 pasadas 4 = 52 m2/h - dpi 600 x 540 pasadas 4 = 104 m2/h
  8 = 26 m2/h   8 = 52 m2/h
- dpi 600 x 720 pasadas 4 = 40 m2/h - dpi 600 x 720 pasadas 4 = 80 m2/h
  8 = 20 m2/h   8 = 40 m2/h
- CMYK + CMYK max. 160 metros cuadrados / hora - CMYK + CMYK max. 320 metros cuadrados / hora

Especificaciones tecnicas

- Ancho imprimible 1800 mm. max - Numero de colores 8 o 4+4
- Ancho tejido
1850 mm. max - Control nivel de tinta presion negativa
- Grosor del tejido 0-20 mm - Limpieza de los cabezales automatica
- Numero de cabezales 8 (508 boquillas) - Lavado de la manta cepillo y escobillas
- Tipo de cabezal DDP SEIKO GS508 - Rollo de presion sustratos diferentes cubiertos con silicona
- Resolucion desde 180 a 1440 dpi - Secado radiacion y ventilador
- Capacidad por bolsa 2 litros - Dimensiones mm. 3200 x 2000 x 1450
- Tipo de tinta acido,reactivo, dispersa, pigmento - Peso 600 kilos

Impresora Printtex belt 180printtex 180


A la parte superior



Maquinaria para la Industria Textil de impresión digital





ster,Color Matching,Textile Inkjet,Transfer,Prints,Printer,Dyestuff,Reactive,Disperse,Pigment Acid,Basf,Ciba,E
E-mail información de contacto

PrintTex / DigtalTextile Image Data Creation
C./ Ribera del Guadiana 69, 21400 Ayamonte España - Europa
Teléfono: +34 959 327825
